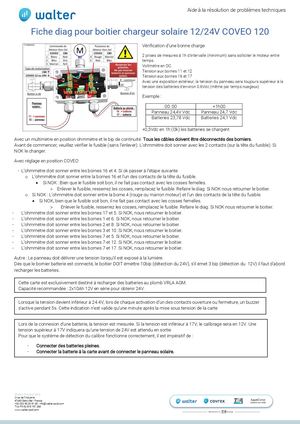

Aide à la résolution de problèmes techniques Fiche diag pour boitier chargeur solaire 12/24V COVEO 120 Vérification d’une bonne charge 2 prises de mesures à 1h d’intervalle (minimum) sans solliciter le moteur entre temps. Voltmètre en DC. Tension aux bornes...
More
Aide à la résolution de problèmes techniques Fiche diag pour boitier chargeur solaire 12/24V COVEO 120 Vérification d’une bonne charge 2 prises de mesures à 1h d’intervalle (minimum) sans solliciter le moteur entre temps. Voltmètre en DC. Tension aux bornes 11 et 12 Tension aux bornes 16 et 17 Avec une exposition extérieur, la tension du panneau sera toujours supérieur à la tension des batteries d’environ 0.6Vdc (même par temps nuageux) Exemple : 00 :00 +1h00 Panneau 24,4V Vdc Panneau 24,7 Vdc Batteries 23,78 Vdc Batteries 24,1 Vdc +0,3Vdc en 1h (Ok) les batteries se chargent Avec un multimètre en position ohmmètre et le bip de continuité. Tous les câbles doivent être déconnectés des borniers. Avant de commencer, veuillez vérifier le fusible (sans l’enlever). L’ohmmètre doit sonner avec les 2 contacts (sur la tête du fusible). Si NOK le changer. Avec réglage en position COVEO - L’ohmmètre doit sonner entre les bornes 16 et 4. Si ok passer à l’étape suivante o L’ohmmètre doit sonner ent
