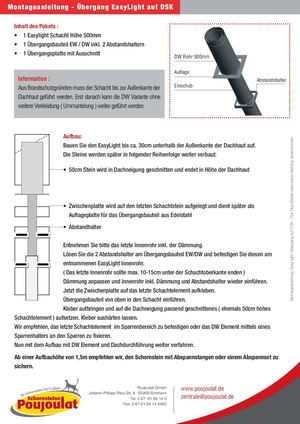

Montageanleitung - Übergang EasyLight auf DSK Inhalt des Pakets : • 1 Easylight Schacht Höhe 500mm • 1 Übergangsbauteil EW / DW inkl. 2 Abstandshaltern • 1 Übergangsplatte mit Ausschnitt DW Rohr 500mm Auflage Information : Abstandshalter Aus Brandschutzgründen muss der Schacht bis zur Außenkante der Einschub Dachhaut geführt werden. Erst danach kann die DW Variante ohne weitere Verkleidung ( Ummantelung ) weiter geführt werden. Aufbau: Montageanleitung EasyLight Übergang auf DSK - Für Druckfehler wird keine Haftung übernommen. Bauen Sie den EasyLight bis ca. 30cm unterhalb der Außenkante der Dachhaut auf. Die Steine werden später in folgender Reihenfolge weiter verbaut: • 50cm Stein wird in Dachneigung geschnitten und endet in Höhe der Dachhaut • Zwischenplatte wird auf den letzten Schachtstein aufgelegt und dient später als Auflageplatte für das Übergangsbauteil aus Edelstahl • Abstandhalter Entnehmen Sie bitte das letzte Innenrohr inkl. der Dämmung. Lösen Sie die 2 Abstandshalter am
