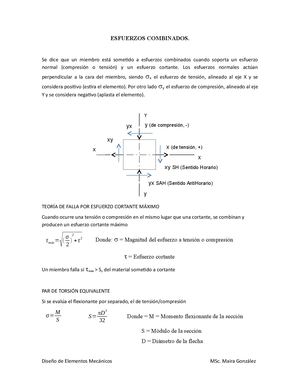

ESFUERZOS COMBINADOS. Se dice que un miembro está sometido a esfuerzos combinados cuando soporta un esfuerzo normal (compresión o tensión) y un esfuerzo cortante. Los esfuerzos normales actúan perpendicular a la cara del miembro, siendo x el esfuerzo de tensión, alineado al eje X y se considera positivo (estira el elemento). Por otro lado y el esfuerzo de compresión, alineado al eje Y y se considera negativo (aplasta el elemento). Y yx y (de compresión, -) xy x x (de tensión, +) X xy SH (Sentido Horario) yx SAH (Sentido AntiHorario) y TEORÍA DE FALLA POR ESFUERZO CORTANTE MÁXIMO Cuando ocurre una tensión o compresión en el mismo lugar que una cortante, se combinan y producen un esfuerzo cortante máximo √ σ 2 τ máx = ( ) + τ 2 2 Donde:  = Magnitud del esfuerzo a tensión o compresión  = Esfuerzo cortante Un miembro falla si máx > Sy del material sometido a cortante PAR DE TORSIÓN EQUIVALENTE Si se evalúa el flexionante por separado, el de tensión/compresión 3 M πD σ= S= Donde = M = Less
