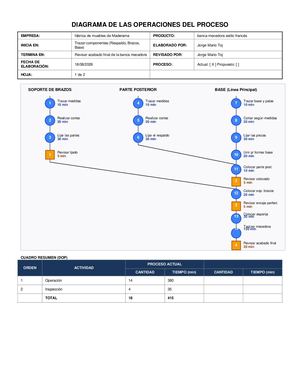

DIAGRAMA DE LAS OPERACIONES DEL PROCESO EMPRESA: fábrica de muebles de Maderama PRODUCTO: banca mecedora estilo francés Trazar componentes (Respaldo, Brazos, INICIA EN: ELABORADO POR: Jorge Mario Toj Base) TERMINA EN: Revisar acabado final de la banca mecedora REVISADO POR: Jorge Mario Toj FECHA DE 18/08/2026 PROCESO: Actual: [ X ] Propuesto: [ ] ELABORACIÓN: HOJA: 1 de 2 SOPORTE DE BRAZOS PARTE POSTERIOR BASE (Línea Principal) Trazar medidas Trazar medidas Trazar base y patas 1 10 min 4 10 min 7 10 min Realizar cortes Realizar cortes Cortar según medidas 2 20 min 5 20 min 8 20 min Lijar las partes Lijar el respaldo Lijar las piezas 3 30 min 6 30 min 9 30 min Revisar lijado Unir p/ formar base 1 5 min 10 20 min Colocar parte post. 11 10 min Revisar colocado 2 5 min Colocar sop. brazos 12 20 min Revisar encaje perfect 3 5 min Colocar esponja 13 30 min Tapizar mecedora 14 120 min Revisar acabado final 4 20 min CUADRO RESUMEN (DOP) PROCESO ACTUAL ORDEN ACTIVIDAD CANTIDAD TIEMPO (min) CANT
