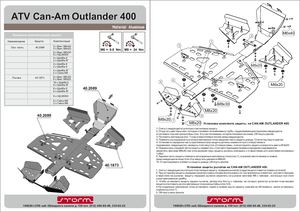

ATV Can-Am Outlander 400 Основные комплектующие защиты M6x40 2 Наименование Защита Комплектация 1 2 х Винт М6х40 3 Осн. часть 40.2089 4 х Винт М8х20 M6 = 9.8 Nm M8 = 24 Nm 8 х Винт М8х30 8 х НД 28000 4 х Шайба 6 2 х Шайба 6Г 2 х Шайба 8 2 х Шайба 8 M8x20 4... More

ATV Can-Am Outlander 400 Основные комплектующие защиты M6x40 2 Наименование Защита Комплектация 1 2 х Винт М6х40 3 Осн. часть 40.2089 4 х Винт М8х20 M6 = 9.8 Nm M8 = 24 Nm 8 х Винт М8х30 8 х НД 28000 4 х Шайба 6 2 х Шайба 6Г 2 х Шайба 8 2 х Шайба 8 M8x20 4 х Шайба 8Г 2 х Гайка М6 Рычаги 40.1873 8 х Винт М6х20 1 6 х Винт М8х20 4 16 х Шайба 6 5 8 х Шайба 6Г M6x20 8 х Шайба 8 40.2089 6 х Шайба 8Г 8 х НД 28000 8 х Гайка М6 2 х Гайка М8 M8x30 M8x20 40.2089 6 M8x20 7 M8x20 Установка комплекта защиты на CAN-AM OUTLANDER 400. 1. Снять с квадроцикла штатную пластиковую защиту. 2. Открутить две пары гаек, которые стягивают алюминиевые трубы, поддерживающие подножки квадроцикла и поставить под них кронштейны (поз. 3) в том положении, которое показано на схеме. Обтянуть крепеж. 3. Положить закладные (поз. 1) над отверстиями в полках рамы квадроцикла. 4. Повесить на созданные и штатные крепежные точки среднюю часть защиты днища. Слегка подтянуть крепеж. 5. Установить переднюю часть (крепежные пазы Less
