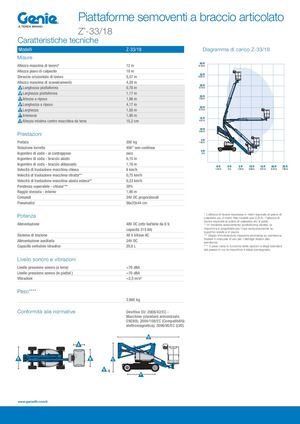

Piattaforme semoventi a braccio articolato Z -33/18 ® Caratteristiche tecniche Modelli Z-33/18 Diagramma di carico Z-33/18 Misure Altezza massima di lavoro* 12 m Altezza piano di calpestio 10 m Sbraccio orizzontale di lavoro 5,57 m Altezza massima di scavalcamento 4,28 m A Lunghezza piattaforma 0,76 m B Larghezza piattaforma 1,17 m C Altezza a riposo 1,98 m D Lunghezza a riposo 4,17 m E Larghezza 1,50 m F Interasse 1,90 m G Altezza minima centro macchina da terra 15,2 cm Prestazioni Portata 200 kg Rotazione torretta 400° non continua Ingombro di coda - al contrappeso zero Ingombro di coda - braccio alzato 0,15 m Ingombro di coda - braccio abbassato 1,16 m Velocità di traslazione macchina chiusa 6 km/h Velocità di traslazione macchina ritratta** 0,75 km/h Velocità di traslazione macchina alzata estesa** 0,23 km/h Pendenza superabile - chiusa*** 30% Raggio sterzata - interno 1,90 m Comandi 24V DC proporzionali Pneumatici 56x23x44 cm * L’altezza di lavoro espressa in metri equivale al pia
