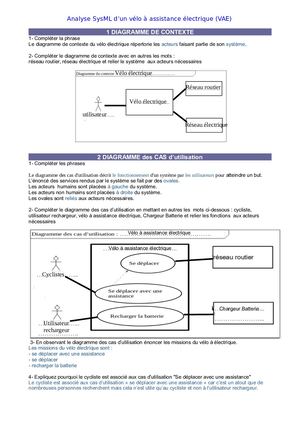

Analyse SysML d’un vélo à assistance électrique (VAE) 1 DIAGRAMME DE CONTEXTE 1- Compléter la phrase Le diagramme de contexte du vélo électrique répertorie les acteurs faisant partie de son système. 2- Compléter le diagramme de contexte avec en autres les mots : réseau routier, réseau électrique et relier le système aux acteurs nécessaires Vélo électrique Réseau routier Vélo électrique utilisateur Réseau électrique 2 DIAGRAMME des CAS d’utilisation 1- Compléter les phrases Le diagramme des cas d'utilisation décrit le fonctionnement d'un système par les utilisateurs pour atteindre un but. L’énoncé des services rendus par le système se fait par des ovales. Les acteurs humains sont placées à gauche du système. Les acteurs non humains sont placées à droite du système. Les ovales sont reliés aux acteurs nécessaires. 2- Compléter le diagramme des cas d’utilisation en mettant en autres les mots ci-dessous : cycliste, utilisateur rechargeur, vélo à assistance électrique, Chargeur Batterie et r
