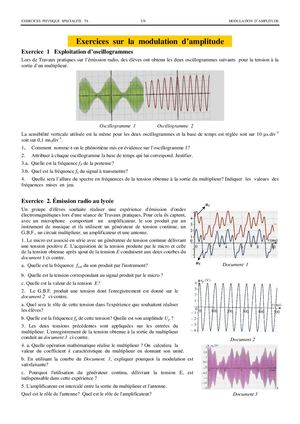

EXERCICES PHYSIQUE SPECIALITE TS 1/4 MODULATION D’AMPLITUDE Exercices sur la modulation d’amplitude Exercice 1 Exploitation d’oscillogrammes Lors de Travaux pratiques sur l’émission radio, des élèves ont obtenu les deux oscillogrammes suivants pour la tension à la sortie d’un multiplieur. Oscillogramme 1 Oscillogramme 2 La sensibilité verticale utilisée est la même pour les deux oscillogrammes et la base de temps est réglée soit sur 10 μs.div-1 soit sur 0,1 ms,div-1. 1. Comment nomme-t-on le phénomène mis en évidence sur l’oscillogramme 1? 2. Attribuer à chaque oscillogramme la base de temps qui lui correspond. Justifier. 3.a. Quelle est la fréquence fP de la porteuse? 3.b. Quel est la fréquence fS du signal à transmettre? 4. Quelle sera l’allure du spectre en fréquences de la tension obtenue à la sortie du multiplieur? Indiquer les valeurs des fréquences mises en jeu. Exercice 2. Émission radio au lycée u1 Un groupe d'élèves souhaite réaliser une expérience d'émission d'ondes électrom
