Realizar el diseño de un prototipo de una turbina de vapor casera que consta de un rodete, álabes, carcasa, etc. Al terminar el diseño inyectar vapor de agua con parámetros establecidos por el estudiante aplicando la primera ley de la termodinámica en...
More

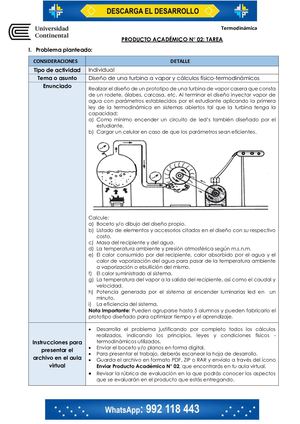

Realizar el diseño de un prototipo de una turbina de vapor casera que consta de un rodete, álabes, carcasa, etc. Al terminar el diseño inyectar vapor de agua con parámetros establecidos por el estudiante aplicando la primera ley de la termodinámica en sistemas abiertos tal que la turbina tenga la capacidad:
a) Como mínimo encender un circuito de led’s también diseñado por el estudiante.
b) Cargar un celular en caso de que los parámetros sean eficientes.
Calcule:
a) Boceto y/o dibujo del diseño propio.
b) Listado de elementos y accesorios citados en el diseño con su respectivo costo.
c) Masa del recipiente y del agua.
d) La temperatura ambiente y presión atmosférica según m.s.n.m.
e) El calor consumido por del recipiente, calor absorbido por el agua y el calor de vaporización del agua para pasar de la temperatura ambiente a vaporización o ebullición del mismo.
f) El calor suministrado al sistema.
g) La temperatura del vapor a la salida del recipiente, así como el caudal y velo
