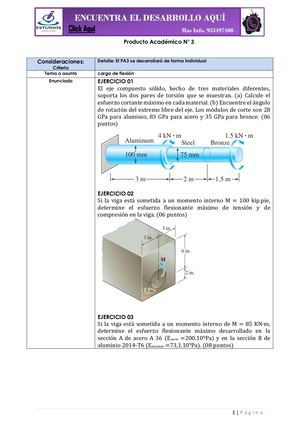

EJERCICIO 01
El eje compuesto sólido, hecho de tres materiales diferentes,
soporta los dos pares de torsión que se muestran. (a) Calcule el
esfuerzo cortante máximo en cada material. (b) Encuentre el ángulo
de rotación del extremo libre del eje. Los módulos de corte son 28
GPa para aluminio, 83 GPa para acero y 35 GPa para bronce. (06
puntos)
EJERCICIO 02
Si la viga está sometida a un momento interno M = 100 kip.pie,
determine el esfuerzo flexionante máximo de tensión y de
compresión en la viga. (06 puntos)
EJERCICIO 03
Si la viga está sometida a un momento interno de M = 85 KN∙m,
determine el esfuerzo flexionante máximo desarrollado en la
sección A de acero A 36 (Eacero =200.109Pa) y en la sección B de
aluminio 2014-T6 (Ealuminio =73,1.109Pa). (08 puntos)
