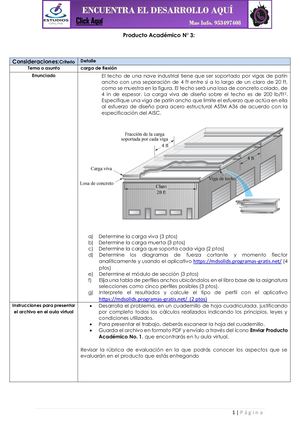

El techo de una nave industrial tiene que ser soportado por vigas de patín
ancho con una separación de 4 ft entre sí a lo largo de un claro de 20 ft,
como se muestra en la figura. El techo será una losa de concreto colado, de
4 in de espesor. La carga viva de diseño sobre el techo es de 200 lb/ft2.
Especifique una viga de patín ancho que limite el esfuerzo que actúa en ella
al esfuerzo de diseño para acero estructural ASTM A36 de acuerdo con la
especificación del AISC.
a) Determine la carga viva (3 ptos)
b) Determine la carga muerta (3 ptos)
c) Determine la carga que soporta cada viga (2 ptos)
d) Determine los diagramas de fuerza cortante y momento flector
analíticamente y usando el aplicativo https://mdsolids.programas-gratis.net/ (4
ptos)
e) Determine el módulo de sección (3 ptos)
f) Elija una tabla de perfiles anchos ubicándolos en el libro base de la asignatura
selecciones como cinco perfiles posibles (3 ptos).
g) Interprete el resultados y calcule el tipo de perfil
