Etude de dédoublement, modernisation et/ou rectification de tracé pour augmenter la capacité de la ligne minière Est. Mission C : Etude de Préparation à la Réalisation Dimensionnement des appareils d’appuis : L’effort vertical maximal sur culée calculé à...
More

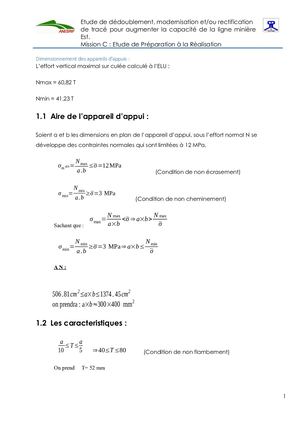

Etude de dédoublement, modernisation et/ou rectification de tracé pour augmenter la capacité de la ligne minière Est. Mission C : Etude de Préparation à la Réalisation Dimensionnement des appareils d’appuis : L’effort vertical maximal sur culée calculé à l’ELU : Nmax = 60,82 T Nmin = 41,23 T 1.1 Aire de l’appareil d’appui : Soient a et b les dimensions en plan de l’appareil d’appui, sous l’effort normal N se développe des contraintes normales qui sont limitées à 12 MPa. N max σ m ax = ≤σ =12 MPa a .b (Condition de non écrasement) N min σ min= ≥σ =3 MPa a.b (Condition de non cheminement) N max N max σ max = < σ¯ ⇒ a×b> Sachant que : a×b ¯σ N min N min σ min = ≥σ =3 MPa ⇒ a×b≤ a.b σ AN: 506.81cm 2 ≤a×b≤1374 . 45cm2 on prendra : a×b≈300×400 mm 2 1.2 Les caracteristiques : a a ≤T ≤ 10 5 ⇒ 40≤T ≤80 (Condition de non flambement) On prend T= 52 mm 1
