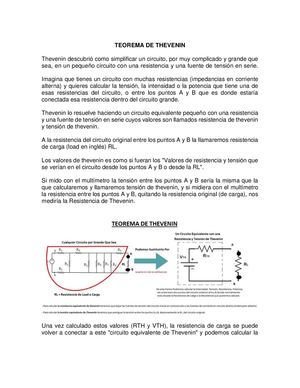

TEOREMA DE THEVENIN Thevenin descubrió como simplificar un circuito, por muy complicado y grande que sea, en un pequeño circuito con una resistencia y una fuente de tensión en serie. Imagina que tienes un circuito con muchas resistencias (impedancias en corriente alterna) y quieres calcular la tensión, la intensidad o la potencia que tiene una de esas resistencias del circuito, o entre los puntos A y B que es donde estaría conectada esa resistencia dentro del circuito grande. Thevenin lo resuelve haciendo un circuito equivalente pequeño con una resistencia y una fuente de tensión en serie cuyos valores son llamados resistencia de thevenin y tensión de thevenin. A la resistencia del circuito original entre los puntos A y B la llamaremos resistencia de carga (load en inglés) RL. Los valores de thevenin es como si fueran los "Valores de resistencia y tensión que se verían en el circuito desde los puntos A y B o desde la RL". Si mido con el multímetro la tensión entre los puntos A y B serí
