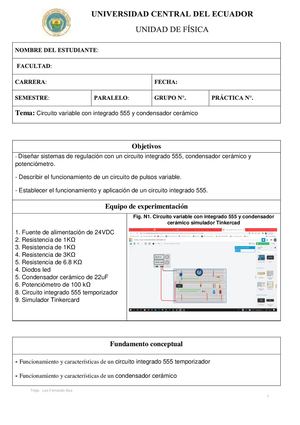

Tema: Circuito variable con integrado 555 y condensador cerámico Objetivos - Diseñarsistemas de regulación con un circuito integrado 555, condensador cerámico y potenciómetro. - Describir el funcionamiento de un circuito de pulsos variable. - Establecer el funcionamiento y aplicación de un circuito integrado 555. Equipo de experimentación Fig. N1. Circuito variable con integrado 555 y condensador cerámico simulador Tinkercad 1. Fuente de alimentación de 24VDC 2. Resistencia de 1KΩ 3. Resistencia de 1KΩ 4. Resistencia de 3KΩ 5. Resistencia de 6.8 KΩ 4. Diodos led 5. Condensador cerámico de 22uF 6. Potenciómetro de 100 kΩ 8. Circuito integrado 555 temporizador 9. Simulador Tinkercard Fundamento conceptual - Funcionamiento y características de un circuito integrado 555 temporizador - Funcionamiento y características de un condensador cerámico Tnlgo. Luis Fernando Sisa 1
