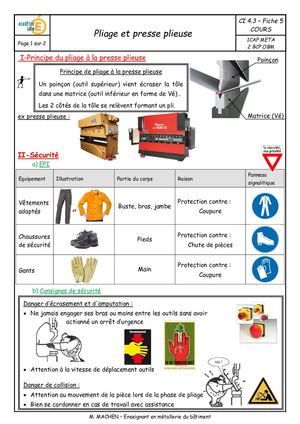

CI 4.3 – Fiche 5 COURS Pliage et presse plieuse Page 1 sur 4 T OBM I-Principe du pliage à la presse plieuse a) Fonctionnement Poinçon Principe de pliage Un poinçon (outil supérieur) vient écraser la tôle dans une matrice (outil inférieur en forme de Vé) . Butée Des vérins hydrauliques génèrent la descente du poinçon contre la matrice (ou l’inverse) appliquant la force nécessaire pour obtenir le pli. Les 2 côtés de la tôle se relèvent formant un pli. Matrice (ou Vé) b) Typologie des pliages On distingue deux méthodes de pliage : le pliage en frappe le pliage en l’air Principe : Principe : Le poinçon descend tout au Le poinçon ne descend pas fond de la matrice : il y a complètement dans la écrasement de la matière matrice : la matière (matriçage) : pli vif s’arrondie dans la zone de pliage Utile pour obtenir des pièces très précises C’est le mode le plus utilisé car (Armoire, carter ordinateur). l’effort de pliage est environ 5 Le matriçage du pli permet fois inférieur à celui nécessaire
