Fluidos compresibles EN ISO 4126-6 Tag: 01-AZ01999 Vacío Fluido = Aire Qm = 42 Kg /h Capacidad de descarga requerida [Kg/h] ρ = 1,2046 Kg/m3 Densidad del fluido T0 = 295,15 K Temperatura de alivio [K] 42,16 P0 = 1,013 bar-a Presión de Alivio [bar-a] Pb =...
More

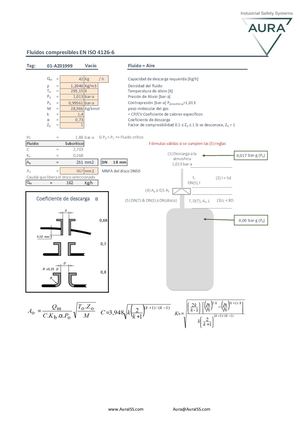

Fluidos compresibles EN ISO 4126-6 Tag: 01-AZ01999 Vacío Fluido = Aire Qm = 42 Kg /h Capacidad de descarga requerida [Kg/h] ρ = 1,2046 Kg/m3 Densidad del fluido T0 = 295,15 K Temperatura de alivio [K] 42,16 P0 = 1,013 bar-a Presión de Alivio [bar-a] Pb = 0,99561 bar-a Contrapresión [bar-a] Patmosférica=1,013 M = 28,966 Kg/kmol peso molecular del gas k = 1,4 = CP/CV Coeficiente de calores específicos α = 0,73 Coeficiente de descarga Z0 = 1 Factor de compresibilidad 0.1 ≤ Z0 ≤ 1 Si se desconoce, Z0 = 1 Pc = 1,88 bar-a Si P0 > PC => Fluido crítico Fluido: Subcritico Fórmulas válidas si se cumplen las (5) reglas C = 2,703 Kb = 0,268 (1) Descarga a la 0,017 bar-g (Pb) atmosfera A0 = 251 mm2 DN 18 mm 1,013 bar-a A1 = 967 mm2 MNFA del disco DN50 Caudal que libera el disco seleccionado t, (2) l < 5d Qm = 162 Kg/h DN(t), l (4) A0 ≥ 0,5 AT Coeficiente de descarga α (5) DN(T) & DN(t) ≥ DN(disco) T, D(T), AT, L (3) L < 8D 0,68 0,00 bar-g (P0) 0,7 0,8 www.AuraISS.com Aura@AuraISS.com
