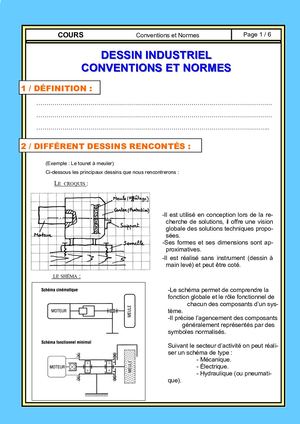

COURS Conventions et Normes Page 1 / 6 DESSIN INDUSTRIEL CONVENTIONS ET NORMES 1 / DÉFINITION : ……………………………………………………………………………………………………… ……………………………………………………………………………………………………… …………………………………………………………………………………………………….. 2 / DIFFÉRENT DESSINS RENCONTÉS : (Exemple : Le touret à meuler) Ci-dessous les principaux dessins que nous rencontrerons : LE CROQUIS : -Il est utilisé en conception lors de la re- cherche de solutions, il offre une vision globale des solutions techniques propo- sées. -Ses formes et ses dimensions sont ap- proximatives. -Il est réalisé sans instrument (dessin à main levé) et peut être coté. LE SHÉMA : -Le schéma permet de comprendre la fonction globale et le rôle fonctionnel de chacun des composants d’un sys- tème. -Il précise l’agencement des composants généralement représentés par des symboles normalisés. Suivant le secteur d’activité on peut réali- ser un schéma de type : - Mécanique. - Électrique. - Hydraulique (ou pneumati- que).
