Protoboard QUE ES: La Protoboard, llamada en inglés breadboard, es una placa de pruebas en los que se pueden insertar elementos electrónicos y cables con los que se arman circuitos sin la necesidad de soldar ninguno de los componentes. Las Protoboards...
More

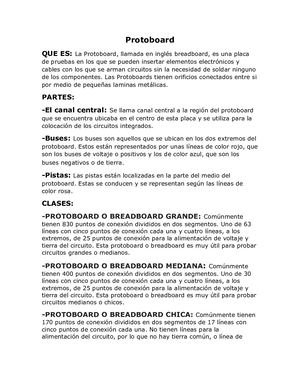

Protoboard QUE ES: La Protoboard, llamada en inglés breadboard, es una placa de pruebas en los que se pueden insertar elementos electrónicos y cables con los que se arman circuitos sin la necesidad de soldar ninguno de los componentes. Las Protoboards tienen orificios conectados entre si por medio de pequeñas laminas metálicas. PARTES: -El canal central: Se llama canal central a la región del protoboard que se encuentra ubicaba en el centro de esta placa y se utiliza para la colocación de los circuitos integrados. -Buses: Los buses son aquellos que se ubican en los dos extremos del protoboard. Estos están representados por unas líneas de color rojo, que son los buses de voltaje o positivos y los de color azul, que son los buses negativos o de tierra. -Pistas: Las pistas están localizadas en la parte del medio del protoboard. Estas se conducen y se representan según las líneas de color rosa. CLASES: -PROTOBOARD O BREADBOARD GRANDE: Comúnmente tienen 830 puntos de conexión divididos en d
