RAV France 6 RUE DE LA LONGUE RAIE ZAC DE LA TREMBLAIE Fiche technique d’installation 91220 LE PLESSIS PATE RAV508I – RAV508MI – RAV510I – Pont élévateur encastré électrohydraulique à ciseaux Préparation de la zone d’installation Installation Le pont...
More

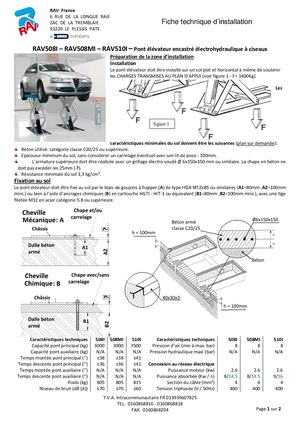

RAV France 6 RUE DE LA LONGUE RAIE ZAC DE LA TREMBLAIE Fiche technique d’installation 91220 LE PLESSIS PATE RAV508I – RAV508MI – RAV510I – Pont élévateur encastré électrohydraulique à ciseaux Préparation de la zone d’installation Installation Le pont élévateur doit être installé sur un sol plat et horizontal à même de soutenir les CHARGES TRANSMISES AU PLAN D’APPUI (voir figure 1 - F= 1400Kg). Les figure 1 caractéristiques minimales du sol doivent être les suivantes (plan sur demande): Béton utilisé: catégorie classe C20/25 ou supérieure. Epaisseur minimum du sol, sans considérer un carrelage éventuel avec son lit de pose : 100mm. L’armature supérieure doit être réalisée avec un grillage électro soudé Ø 6x150x150 mm ou similaire. La chape en béton ne doit pas excéder les 25mm ( ?). Résistance minimale du sol 1,3 kg/cm². Fixation au sol Le pont élévateur doit être fixé au sol par le biais de goujons à frapper (A) de type HSA M12x85 ou similaires (A1=80mm ;A2=100mm mini.) ou bien à l’aid
