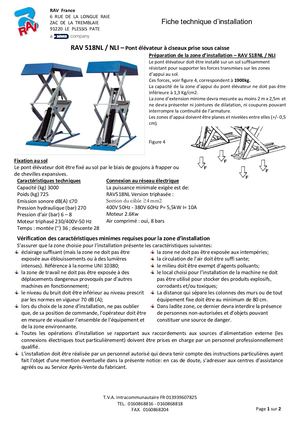

RAV France 6 RUE DE LA LONGUE RAIE ZAC DE LA TREMBLAIE Fiche technique d’installation 91220 LE PLESSIS PATE RAV 518NL / NLI – Pont élévateur à ciseaux prise sous caisse Préparation de la zone d’installation – RAV 518NL / NLI Le pont élévateur doit être...
More
RAV France 6 RUE DE LA LONGUE RAIE ZAC DE LA TREMBLAIE Fiche technique d’installation 91220 LE PLESSIS PATE RAV 518NL / NLI – Pont élévateur à ciseaux prise sous caisse Préparation de la zone d’installation – RAV 518NL / NLI Le pont élévateur doit être installé sur un sol suffisamment résistant pour supporter les forces transmises sur les zones d’appui au sol. Ces forces, voir figure 4, correspondent à 1900kg. La capacité de la zone d’appui du pont élévateur ne doit pas être inférieure à 1,3 Kg/cm2. La zone d’extension minime devra mesurée au moins 2 m x 2,5m et ne devra présenter ni jointures de dilatation, ni coupures pouvant interrompre la continuité de l’armature. Les zones d’appui doivent être planes et nivelées entre elles (+/- 0,5 cm). Figure 4 Fixation au sol Le pont élévateur doit être fixé au sol par le biais de goujons à frapper ou de chevilles expansives. Caractéristiques techniques Connexion au réseau électrique Capacité (kg) 3000 La puissance minimale exigée est de: Poids
