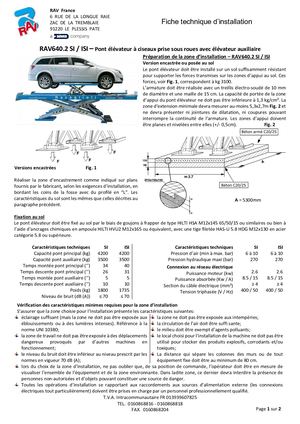

RAV France 6 RUE DE LA LONGUE RAIE ZAC DE LA TREMBLAIE Fiche technique d’installation 91220 LE PLESSIS PATE RAV640.2 SI / ISI – Pont élévateur à ciseaux prise sous roues avec élévateur auxiliaire Préparation de la zone d’installation – RAV640.2 SI / ISI Version encastrée ou posée au sol Le pont élévateur doit être installé sur un sol suffisamment résistant pour supporter les forces transmises sur les zones d’appui au sol. Ces forces, voir Fig. 1, correspondent à kg 3100. L’armature doit être réalisée avec un treillis électro-soudé de 10 mm de diamètre et une maille de 15 cm. La capacité de portée de la zone d’appui du pont élévateur ne doit pas être inférieure à 1,3 kg/cm². La zone d’extension minimale devra mesurer au-moins 5,3x2,7m Fig. 2 et ne devra présenter ni jointures de dilatation, ni coupures pouvant interrompre la continuité de l’armature. Les zones d’appui doivent être planes et nivelées entre elles (+/- 0,5cm). Fig. 2 Versions encastrées Fig. 1 Réaliser la zone d’encastreme
