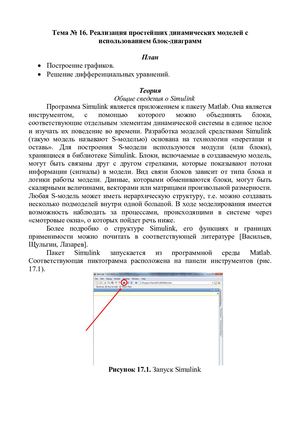

Тема 16. Реализация простейших динамических моделей с использованием блок-диаграмм.

Тема № 16. Реализация простейших динамических моделей с использованием блок-диаграмм План • Построение графиков. • Решение дифференциальных уравнений. Теория Общие сведения о Simulink Программа Simulink является приложением к пакету Matlab. Она является... More

Тема № 16. Реализация простейших динамических моделей с использованием блок-диаграмм План • Построение графиков. • Решение дифференциальных уравнений. Теория Общие сведения о Simulink Программа Simulink является приложением к пакету Matlab. Она является инструментом, с помощью которого можно объединять блоки, соответствующие отдельным элементам динамической системы в единое целое и изучать их поведение во времени. Разработка моделей средствами Simulink (такую модель называют S-моделью) основана на технологии «перетащи и оставь». Для построения S-модели используются модули (или блоки), хранящиеся в библиотеке Simulink. Блоки, включаемые в создаваемую модель, могут быть связаны друг с другом стрелками, которые показывают потоки информации (сигналы) в модели. Вид связи блоков зависит от типа блока и логики работы модели. Данные, которыми обмениваются блоки, могут быть скалярными величинами, векторами или матрицами произвольной размерности. Любая S-модель может иметь иерархическую структур Less
