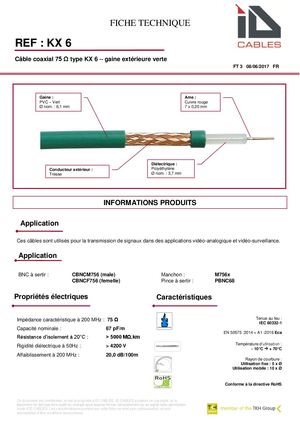

FICHE TECHNIQUE REF : KX 6 Câble coaxial 75 Ω type KX 6 – gaine extérieure verte FT 3 08/06/2017 FR Gaine : Ame : PVC – Vert Cuivre rouge Ø nom. : 6,1 mm 7 x 0,20 mm Ø : 4,7 mm Diélectrique : Conducteur extérieur : Polyéthylène Tresse Ø nom. : 3,7 mm INFORMATIONS PRODUITS Application Ces câbles sont utilisés pour la transmission de signaux dans des applications vidéo-analogique et vidéo-surveillance. Application BNC à sertir : CBNCM756 (male) Manchon : M756x CBNCF756 (femelle) Pince à sertir : PBNC68 Propriétés électriques Caractéristiques Impédance caractéristique à 200 MHz : 75 Ω Tenue au feu : IEC 60332-1 Capacité nominale : 67 pF/m EN 50575 :2014 + A1 :2016 Eca Résistance d’isolement à 20°C : > 5000 MΩ.km Température d’utilisation : Rigidité diélectrique à 50Hz : > 4200 V - 10°C + 70°C Affaiblissement à 200 MHz : 20,0 dB/100m Rayon de courbure : Utilisation fixe : 5 x Ø Utilisation mobile : 10 x Ø Conforme à la directive RoHS Ce document est confidentiel, et est la propriété d’ID
