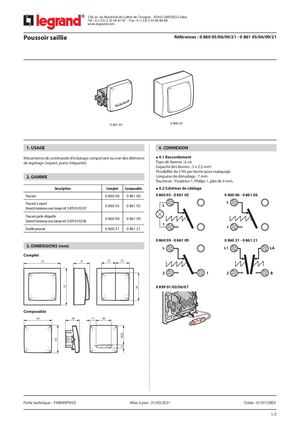

128, av. du Maréchal-de-Lattre-de-Tassigny - 87045 LIMOGES Cedex Tél. : 0 (+33) 5 55 06 87 87 - Fax : 0 (+33) 5 55 06 88 88 www.legrand.com Poussoir saillie Références : 0 860 05/06/09/21 - 0 861 05/06/09/21 0 861 05 0 860 05 1. USAGE 4. CONNEXION Mécanismes de commande d'éclairage comportant ou non des éléments 4.1 Raccordement de repérage (voyant, porte-étiquette). Type de bornes : à vis Capacité des bornes : 2 x 2,5 mm2 Possibilité de 2 fils par borne pour repiquage 2. GAMME Longueur de dénudage : 7 mm Tournevis : Posidrive 1, Philips 1, plat de 4 mm. Description Complet Composable 4.2 Schémas de câblage Poussoir 0 860 06 0 861 06 0 860 05 - 0 861 05 0 860 06 - 0 861 06 Poussoir à voyant L 0 860 05 0 861 05 L Devient lumineux avec lampe réf. 0 899 01/02/07 Poussoir porte-étiquette 0 860 09 0 861 09 Devient lumineux avec lampe réf. 0 899 01/02/06 1 Double poussoir 0 860 21 0 861 21 1 0 860 09 - 0 861 09 0 860 21 - 0 861 21 3. DIMENSIONS (mm) L L1 LA Complet 72 31 27 27 2 1 2 B 0
