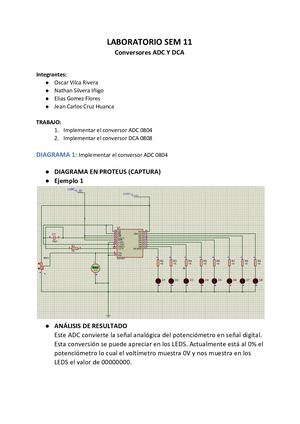

LABORATORIO SEM 11 Conversores ADC Y DCA Integrantes: ● Oscar Vilca Rivera ● Nathan Silvera Iñigo ● Elias Gomez Flores ● Jean Carlos Cruz Huanca TRABAJO: 1. Implementar el conversor ADC 0804 2. Implementar el conversor DCA 0808 DIAGRAMA 1: Implementar el conversor ADC 0804 ● DIAGRAMA EN PROTEUS (CAPTURA) ● Ejemplo 1 ● ANÁLISIS DE RESULTADO Este ADC convierte la señal analógica del potenciómetro en señal digital. Esta conversión se puede apreciar en los LEDS. Actualmente está al 0% el potenciómetro lo cual el voltímetro muestra 0V y nos muestra en los LEDS el valor de 00000000.
