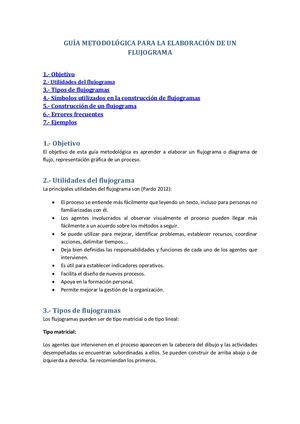

GUÍA METODOLÓGICA PARA LA ELABORACIÓN DE UN FLUJOGRAMA   1.‐ Objetivo 2.‐ Utilidades del flujograma 3.‐ Tipos de flujogramas 4.‐ Símbolos utilizados en la construcción de flujogramas 5.‐ Construcción de un flujograma 6.‐ Errores frecuentes 7.‐ Ejemplos 1.‐... More

GUÍA METODOLÓGICA PARA LA ELABORACIÓN DE UN FLUJOGRAMA   1.‐ Objetivo 2.‐ Utilidades del flujograma 3.‐ Tipos de flujogramas 4.‐ Símbolos utilizados en la construcción de flujogramas 5.‐ Construcción de un flujograma 6.‐ Errores frecuentes 7.‐ Ejemplos 1.‐ Objetivo El  objetivo  de  esta  guía  metodológica  es  aprender  a  elaborar  un  flujograma  o  diagrama  de  flujo, representación gráfica de un proceso.  2.‐ Utilidades del flujograma La principales utilidades del flujograma son (Pardo 2012):   El proceso se entiende más fácilmente que leyendo un texto, incluso para personas no  familiarizadas con él.   Los  agentes  involucrados  al  observar  visualmente  el  proceso  pueden  llegar  más  fácilmente a un acuerdo sobre los métodos a seguir.   Se  puede  utilizar  para  mejorar,  identificar  problemas,  establecer  recursos,  coordinar  acciones, delimitar tiempos….   Deja bien definidas las responsabilidades y funciones de cada uno de los agentes que  intervienen.   Es út Less
