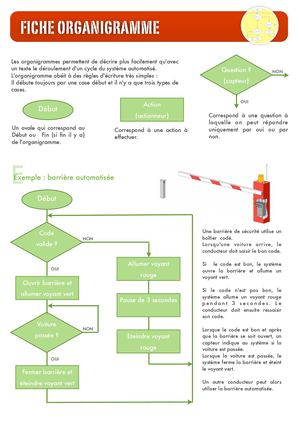

FICHE ORGANIGRAMME Les organigrammes permettent de décrire plus facilement qu'avec un texte le déroulement d'un cycle du système automatisé. Question ? NON L'organigramme obéit à des règles d'écriture très simples : Il débute toujours par une case début et il n'y a que trois types de (capteur) cases. OUI Action Début (actionneur) Correspond à une question à laquelle on peut répondre Un ovale qui correspond au Correspond à une action à uniquement par oui ou par Début ou Fin (si fin il y a) effectuer. non. de l'organigramme. EExemple : barrière automatisée Début Code Une barrière de sécurité utilise un NON boîtier codé. valide ? Lorsqu'une voiture arrive, le conducteur doit saisir le bon code. Allumer voyant Si le code est bon, le système OUI ouvre la barrière et allume un rouge voyant vert. Ouvrir barrière et Si le code n'est pas bon, le allumer voyant vert système allume un voyant rouge Pause de 3 secondes pendant 3 secondes. Le conducteur doit ensuite ressaisir son code. Voiture NON L
