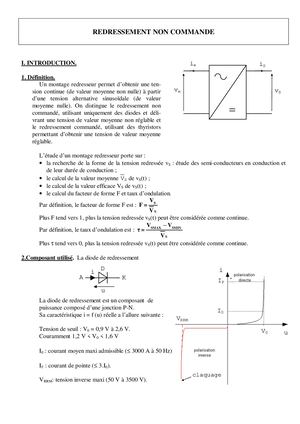

REDRESSEMENT NON COMMANDE I. INTRODUCTION. ie iS 1. Définition. Un montage redresseur permet d’obtenir une ten- sion continue (de valeur moyenne non nulle) à partir ve vS d’une tension alternative sinusoïdale (de valeur moyenne nulle). On distingue le redressement non commandé, utilisant uniquement des diodes et déli- = vrant une tension de valeur moyenne non réglable et le redressement commandé, utilisant des thyristors permettant d’obtenir une tension de valeur moyenne réglable. L’étude d’un montage redresseur porte sur : • la recherche de la forme de la tension redressée vS : étude des semi-conducteurs en conduction et de leur durée de conduction ; • le calcul de la valeur moyenne V S de vS(t) ; • le calcul de la valeur efficace VS de vS(t) ; • le calcul du facteur de forme F et taux d’ondulation. V Par définition, le facteur de forme F est : F = S VS Plus F tend vers 1, plus la tension redressée vS(t) peut être considérée comme continue. V − VSMIN Par définition, le taux d’ondulati
