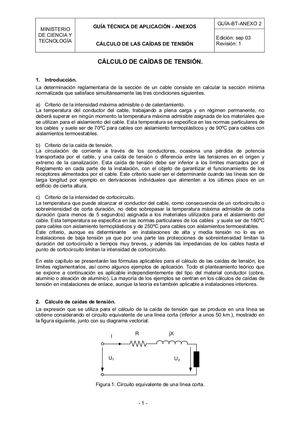

GUÍA-BT-ANEXO 2 GUÍA TÉCNICA DE APLICACIÓN - ANEXOS MINISTERIO DE CIENCIA Y Edición: sep 03 TECNOLOGÍA CÁLCULO DE LAS CAÍDAS DE TENSIÓN Revisión: 1 CÁLCULO DE CAÍDAS DE TENSIÓN. 1. Introducción. La determinación reglamentaria de la sección de un cable...
More
GUÍA-BT-ANEXO 2 GUÍA TÉCNICA DE APLICACIÓN - ANEXOS MINISTERIO DE CIENCIA Y Edición: sep 03 TECNOLOGÍA CÁLCULO DE LAS CAÍDAS DE TENSIÓN Revisión: 1 CÁLCULO DE CAÍDAS DE TENSIÓN. 1. Introducción. La determinación reglamentaria de la sección de un cable consiste en calcular la sección mínima normalizada que satisface simultáneamente las tres condiciones siguientes. a) Criterio de la intensidad máxima admisible o de calentamiento. La temperatura del conductor del cable, trabajando a plena carga y en régimen permanente, no deberá superar en ningún momento la temperatura máxima admisible asignada de los materiales que se utilizan para el aislamiento del cable. Esta temperatura se especifica en las normas particulares de los cables y suele ser de 70ºC para cables con aislamiento termoplásticos y de 90ºC para cables con aislamientos termoestables. b) Criterio de la caída de tensión. La circulación de corriente a través de los conductores, ocasiona una pérdida de potencia transportada por el c
