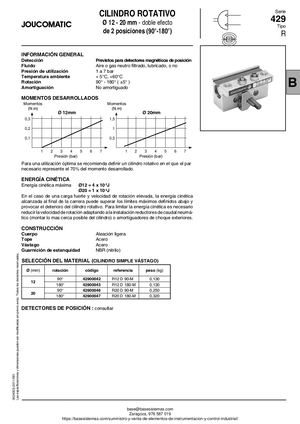

CILINDRO ROTATIVO Serie Ø 12 - 20 mm - doble efecto 429 Tipo de 2 posiciones (90°-180°) R NS INFORMACIÓN GENERAL Detección Previstos para detectores magnéticos de posición Fluido Aire o gas neutro filtrado, lubricado, o no Presión de utilización 1 a 7 bar Temperatura ambiente + 5°C, +60°C Rotación Amortiguación 90° - 180° ( ±5° ) No amortiguado B MOMENTOS DESARROLLADOS Momentos Momentos (N.m) (N.m) Ø 12mm Ø 20mm 0,3 1,5 0,2 1 0,1 0,5 1 2 3 4 5 6 7 1 2 3 4 5 6 7 Presión (bar) Presión (bar) Para una utilización óptima se recomienda definir un cilindro rotativo en el que el par necesario represente el 70% del momento desarrollado. ENERGÍA CINÉTICA Energía cinética máxima Ø12 = 4 x 10-3J Ø20 = 1 x 10-2J En el caso de una carga fuerte y velocidad de rotación elevada, la energía cinética alcanzada al final de la carrera puede superar los límites máximos definidos abajo y provocar el deterioro del cilindro rotativo. Para limitar la energía cinética es necesario reducir la velocidad de rotació
