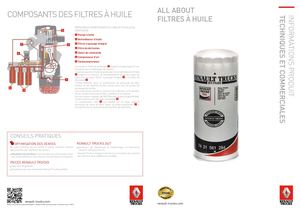

ALL ABOUT COMPOSANTS DES FILTRES À HUILE FILTRES À HUILE TECHNIQUES ET COMMERCIALES INFORMATIONS PRODUIT PRINCIPAUX COMPOSANTS DU CIRCUIT D'HUILE DE 5 GRAISSAGE : 1 Pompe à huile 2 Refroidisseur d'huile 7 2 3 Filtres à passage intégral 4 Filtre de dérivation 6 5 Vanne de commande 6 Compresseur d'air 7 Turbocompresseur La pompe à huile de graissage 1 dispose d'engrenages et est entraînée par le vilebrequin du moteur. La pompe pousse l'huile de graissage via le refroidisseur d'huile 2 intégré à la chemise de refroidissement jusqu'au carter de filtre avec les deux filtres à passage intégral 3 et le filtre de 1 dérivation 4 . L'huile alimente alors la canalisation de graissage du bloc moteur et est répartie via des canaux vers tous les points de 4 graissage du moteur. 3 Les mécanismes d'arbre à cames et de culbuteur sont lubrifiés via un conduit traversant le bloc-cylindres et la culasse. Sur les moteurs équipés de REB (Renault Trucks Engine Brake), l'huile traverse une vanne de commande 5
