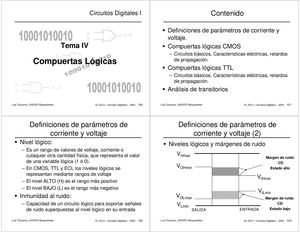

Circuitos Digitales I Contenido ! Definiciones de parámetros de corriente y voltaje. Tema IV ! Compuertas lógicas CMOS – Circuitos básicos, Características eléctricas, retardos Compuertas Lógicas de propagación. ! Compuertas lógicas TTL – Circuitos básicos, Características eléctricas, retardos de propagación. ! Análisis de transitorios Luis Tarazona, UNEXPO Barquisimeto EL-3213 – Circuitos Digitales I - 2004 100 Luis Tarazona, UNEXPO Barquisimeto EL-3213 – Circuitos Digitales I - 2004 101 Definiciones de parámetros de Definiciones de parámetros de corriente y voltaje corriente y voltaje (2) ! Nivel lógico: ! Niveles lógicos y márgenes de ruido – Es un rango de valores de voltaje, corriente o culaquier otra cantidad física, que representa el valor VHmax Margen de ruido de una variable lógica (1 ó 0). CD – En CMOS, TTL y ECL los niveles lógicos se VOHmin Estado alto representan mediante rangos de voltaje VIHmin – El nivel ALTO (H) es el rango más positivo – El nivel BAJO (L) es el rango
