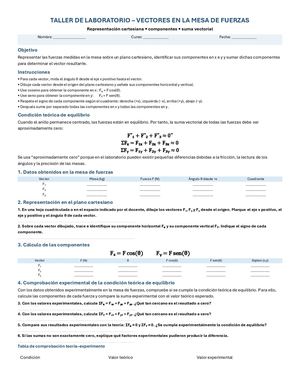

TALLER DE LABORATORIO – VECTORES EN LA MESA DE FUERZAS Representación cartesiana • componentes • suma vectorial Nombre: __________________ Curso: ______________ Fecha: ______________ Objetivo Representar las fuerzas medidas en la mesa sobre un plano cartesiano, identificar sus componentes en x e y y sumar dichas componentes para determinar el vector resultante. Instrucciones • Para cada vector, mida el ángulo θ desde el eje x positivo hasta el vector. • Dibuje cada vector desde el origen del plano cartesiano y señale sus componentes horizontal y vertical. • Use coseno para obtener la componente en x: Fₓ = F cos(θ). • Use seno para obtener la componente en y: Fᵧ = F sen(θ). • Respete el signo de cada componente según el cuadrante: derecha (+x), izquierda (−x), arriba (+y), abajo (−y). • Después sume por separado todas las componentes en x y todas las componentes en y. Condición teórica de equilibrio Cuando el anillo permanece centrado, las fuerzas están en equilibrio. Por tanto, la suma
