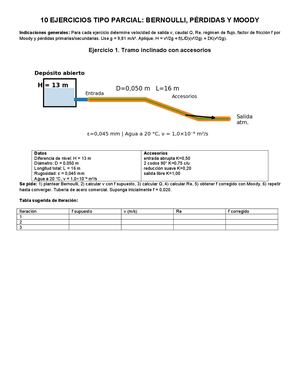

10 EJERCICIOS TIPO PARCIAL: BERNOULLI, PÉRDIDAS Y MOODY Indicaciones generales: Para cada ejercicio determine velocidad de salida v, caudal Q, Re, régimen de flujo, factor de fricción f por Moody y pérdidas primarias/secundarias. Use g = 9,81 m/s². Aplique: H = v²/2g + f(L/D)(v²/2g) + ΣK(v²/2g). Ejercicio 1. Tramo inclinado con accesorios Datos Accesorios Diferencia de nivel: H = 13 m entrada abrupta K=0,50 Diámetro: D = 0,050 m 2 codos 90° K=0,75 c/u Longitud total: L = 16 m reducción suave K=0,20 Rugosidad: ε = 0,045 mm salida libre K=1,00 Agua a 20 °C, ν = 1,0×10⁻⁶ m²/s Se pide: 1) plantear Bernoulli, 2) calcular v con f supuesto, 3) calcular Q, 4) calcular Re, 5) obtener f corregido con Moody, 6) repetir hasta converger. Tubería de acero comercial. Suponga inicialmente f = 0,020. Tabla sugerida de iteración: Iteración f supuesto v (m/s) Re f corregido 1 2 3
