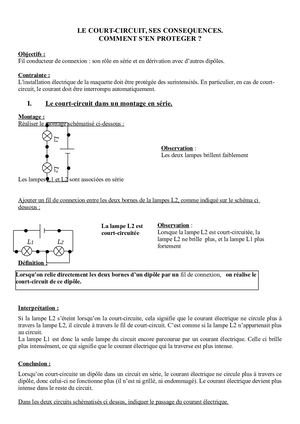

LE COURT-CIRCUIT, SES CONSEQUENCES. COMMENT S’EN PROTEGER ? Objectifs : Fil conducteur de connexion : son rôle en série et en dérivation avec d’autres dipôles. Contrainte : L’installation électrique de la maquette doit être protégée des surintensités. En particulier, en cas de court- circuit, le courant doit être interrompu automatiquement. I. Le court-circuit dans un montage en série. Montage : Réaliser le montage schématisé ci-dessous : L1 Observation : Les deux lampes brillent faiblement L2 Les lampes L1 et L2 sont associées en série Ajouter un fil de connexion entre les deux bornes de la lampes L2, comme indiqué sur le schéma ci dessous : La lampe L2 est Observation : court-circuitée Lorsque la lampe L2 est court-circuitée, la L1 L2 lampe L2 ne brille plus, et la lampe L1 plus fortement Définition : Lorsqu’on relie directement les deux bornes d’un dipôle par un fil de connexion, on réalise le court-circuit de ce dipôle. Interprétation : Si la lampe L2 s’éteint lorsqu’on la court-ci
