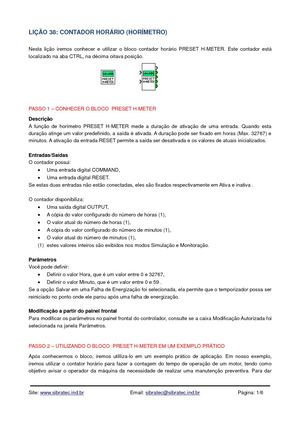

LIÇÃO 38: CONTADOR HORÁRIO (HORÍMETRO) Nesta lição iremos conhecer e utilizar o bloco contador horário PRESET H-METER. Este contador está localizado na aba CTRL, na décima oitava posição. PASSO 1 – CONHECER O BLOCO PRESET H-METER Descrição A função de horímetro PRESET H-METER mede a duração de ativação de uma entrada. Quando esta duração atinge um valor predefinido, a saída é ativada. A duração pode ser fixado em horas (Max. 32767) e minutos. A ativação da entrada RESET permite a saída ser desativada e os valores de atuais inicializados. Entradas/Saídas O contador possui: Uma entrada digital COMMAND, Uma entrada digital RESET. Se estas duas entradas não estão conectadas, eles são fixados respectivamente em Ativa e inativa . O contador disponibiliza: Uma saída digital OUTPUT, A cópia do valor configurado do número de horas (1), O valor atual do número de horas (1), A cópia do valor configurado do número de minutos (1), O valor atual do número de minutos (1), (1) estes valo
