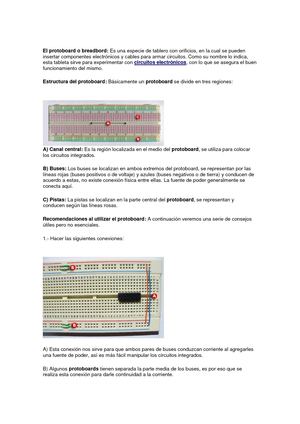

El protoboard o breadbord: Es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo. Estructura del protoboard: Básicamente un protoboard se divide en tres regiones: A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados. B) Buses: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra) y conducen de acuerdo a estas, no existe conexión física entre ellas. La fuente de poder generalmente se conecta aquí. C) Pistas: La pistas se localizan en la parte central del protoboard, se representan y conducen según las líneas rosas. Recomendaciones al utilizar el protoboard: A continuación veremos una serie de consejo
