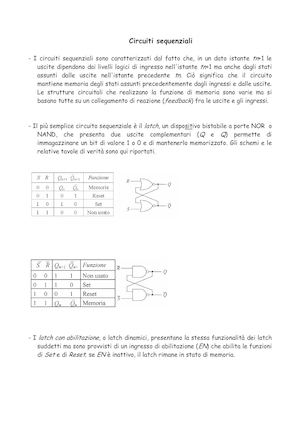

Circuiti sequenziali - I circuiti sequenziali sono caratterizzati dal fatto che, in un dato istante tn+1 le uscite dipendono dai livelli logici di ingresso nell'istante tn+1 ma anche dagli stati assunti dalle uscite nell'istante precedente tn. Ciò significa che il circuito mantiene memoria degli stati assunti precedentemente dagli ingressi e dalle uscite. Le strutture circuitali che realizzano la funzione di memoria sono varie ma si basano tutte su un collegamento di reazione (feedback) fra le uscite e gli ingressi. - Il più semplice circuito sequenziale è il latch, un dispositivo bistabile a porte NOR o NAND, che presenta due uscite complementari (Q e Q) permette di immagazzinare un bit di valore 1 o 0 e di mantenerlo memorizzato. Gli schemi e le relative tavole di verità sono qui riportati. - I latch con abilitazione, o latch dinamici, presentano la stessa funzionalità dei latch suddetti ma sono provvisti di un ingresso di abilitazione (EN) che abilita le funzioni di Set e di Reset;
