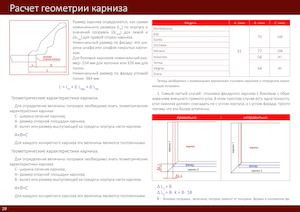

28 Расчет геометрии карниза Размер карниза определяется, как сумма номинального размера (LH ) по корпусу и значений поправок (∆Lлев ) для левой и (∆Lпр ) для правой сторон карниза. Номинальный размер по фасаду- это ши- рина шкафа или шкафов накрытых карни- зом. Для боковых карнизов номинальный раз- мер- 554 мм для колонки или 326 мм для полки. Номинальный размер по фасаду угловой полки- 364 мм. L = LH + ∆ Lлев + ∆ Lпр Геометрические характеристики карниза. Для определения величины поправок необходимо знать геометрические характеристики карниза С- ширина сечения карниза; A- размер опорной площадки карниза; В- вылет или размер выступающей за пределы корпуса части карниза. A+B=C Для каждого конкретного карниза эти величины являются постоянными. Геометрические характеристики карниза. Для определения величины поправок необходимо знать геометрические характеристики карниза С- ширина сечения карниза; A- размер опорной площадки карниза; В- вылет или размер выступающей за пределы корпуса части
