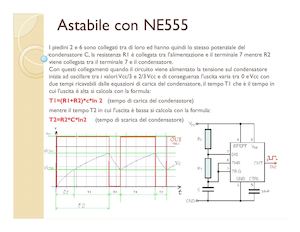

Astabile con NE555 Astabile con NE555 I piedini 2 e 6 sono collegati tra di loro ed hanno quindi lo stesso potenziale del condensatore C, la resistenza R1 è collegata tra l'alimentazione e il terminale 7 mentre R2 viene collegata tra il terminale 7 e il condensatore. Con questi collegamenti quando il circuito viene alimentato la tensione sul condensatore inizia ad oscillare tra i valoriVcc/3 e 2/3Vcc e di conseguenza l'uscita varia tra 0 eVcc con due tempi ricavabili dalle equazioni di carica del condensatore, il tempo T1 che è il tempo in cui l'uscita è alta si calcola con la formula: T1=(R1+R2)*c*ln 2 (tempo di carica del condensatore) mentre il tempo T2 in cui l'uscita è bassa si calcola con la formula: T2=R2*C*ln2 T2=R2*C*ln2 (tempo di scarica del condensatore) Less
