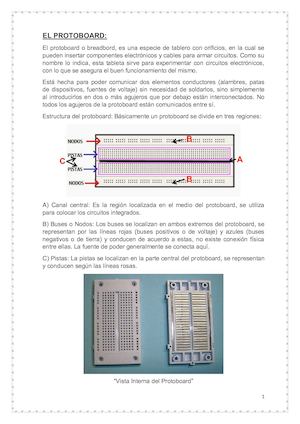

1 EL PROTOBOARD: El protoboard o breadbord, es una especie de tablero con orificios, en la cual se pueden insertar componentes electrónicos y cables para armar circuitos. Como su nombre lo indica, esta tableta sirve para experimentar con circuitos electrónicos, con lo que se asegura el buen funcionamiento del mismo. Está hecha para poder comunicar dos elementos conductores (alambres, patas de dispositivos, fuentes de voltaje) sin necesidad de soldarlos, sino simplemente al introducirlos en dos o más agujeros que por debajo están interconectados. No todos los agujeros de la protoboard están comunicados entre sí. Estructura del protoboard: Básicamente un protoboard se divide en tres regiones: A) Canal central: Es la región localizada en el medio del protoboard, se utiliza para colocar los circuitos integrados. B) Buses o Nodos: Los buses se localizan en ambos extremos del protoboard, se representan por las líneas rojas (buses positivos o de voltaje) y azules (buses negativos o de tierra)
