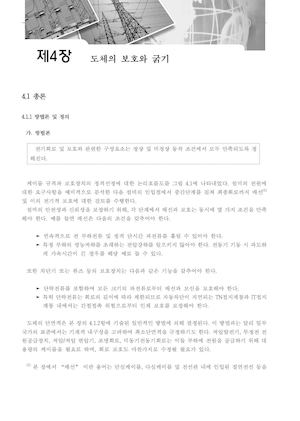

4.1 총론 4.1 총론 4.1.1 방법론 및 정의 가. 방법론 전기회로 및 보호와 관련한 구성요소는 정상 및 비정상 동작 조건에서 모두 만족되도록 정 해진다. 케이블 규격과 보호장치의 정격선정에 대한 논리흐름도를 그림 4.1에 나타내었다. 설비의 전원에 대한 요구사항을 예비적으로 분석한 다음 설비의 인입점에서 중간단계를 걸쳐 최종회로까지 배선 (1) 및 이의 전기적 보호에 대한 검토를 수행한다. 설비의 안전성과 신뢰성을 보장하기 위해, 각 단계에서 배선과 보호는 동시에 몇 가지 조건을 만족 해야 한다. 예를 들면 배선은 다음의 조건을 갖추어야 한다. ► 연속적으로 전 부하전류 및 정격 단시간 과전류를 흘릴 수 있어야 한다. ► 특정 부하의 성능저하를 초래하는 전압강하를 일으키지 않아야 한다. 전동기 기동 시 과도하 게 가속시간이 긴 경우를 해당 예로 들 수 있다. 또한 차단기 또는 퓨즈 등의 보호장치는 다음과 같은 기능을 갖추어야 한다. ► 단락전류를 포함하여 모든 크기의 과전류로부터 배선과 모선을 보호해야 한다. ► 특히 단락전류는 회로의 길이에 따라 제한되므로 자동차단이 지연되는 TN접지계통과 IT접지 계통 내에서는 간접접촉 위험으로부터 인체 보호를 보장해야 한다. 도체의 단면적은 본 장의 4.1.2항에 기술된 일반적인 방법에 의해 결정된다. 이 방법과는 달리 일부 국가의 표준에서는 기계적 내구성을 고려하여 최소단면적을 규정하기도 한다. 저압발전기, 무정전 전 원공급장치, 저압/저압 변압기, 조명회로, 비동기전동기회로는 이들 부하에 전원을 공급하기 위해 대 용량의 케이블을 필요로 하며, 회로 보호도 마찬가지로 수정될 필요가 있다. (1) 본 장에서 “배선” 이란 용어는 단심케이블, 다심케이블 및 전선관 내에 인입된 절연전선 등을 도체의 보호와 굵기 제4장
