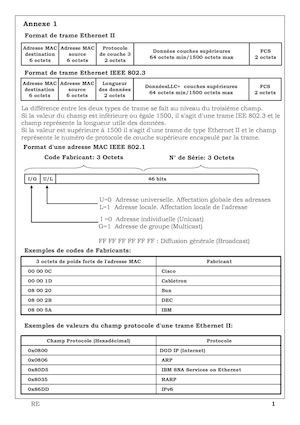

RE 1 Annexe 1 Format de trame Ethernet II Adresse MAC destination 6 octets Adresse MAC source 6 octets Protocole de couche 3 2 octets Données couches supérieures 64 octets min/1500 octets max FCS 2 octets Adresse MAC destination 6 octets Adresse MAC source...
More
RE 1 Annexe 1 Format de trame Ethernet II Adresse MAC destination 6 octets Adresse MAC source 6 octets Protocole de couche 3 2 octets Données couches supérieures 64 octets min/1500 octets max FCS 2 octets Adresse MAC destination 6 octets Adresse MAC source 6 octets Longueur des données 2 octets DonnéesLLC+ couches supérieures 64 octets min/1500 octets max FCS 2 octets Format de trame Ethernet IEEE 802.3 La différence entre les deux types de trame se fait au niveau du troisième champ. Si la valeur du champ est inférieure ou égale 1500, il s'agit d'une trame IEE 802.3 et le champ représente la longueur utile des données. Si la valeur est supérieure à 1500 il s'agit d'une trame de type Ethernet II et le champ représente le numéro de protocole de couche supérieure encapsulé par la trame. Format d'une adresse MAC IEEE 802.1 I/G U/L 46 bits Code Fabricant: 3 Octets N° de Série: 3 Octets U=0 Adresse universelle. Affectation globale des adresses L=1 Adresse locale. Affectation locale de l'adre
