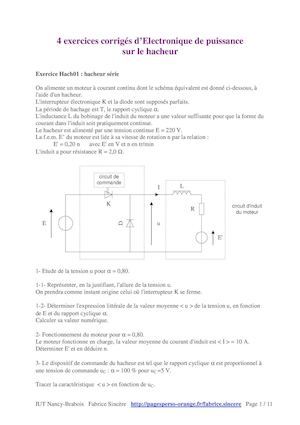

IUT Nancy-Brabois Fabrice Sincère http://pagesperso-orange.fr/fabrice.sincere Page 1 / 11 4 exercices corrigés d’Electronique de puissance sur le hacheur Exercice Hach01 : hacheur série On alimente un moteur à courant continu dont le schéma équivalent est donné ci-dessous, à l'aide d'un hacheur. L'interrupteur électronique K et la diode sont supposés parfaits. La période de hachage est T, le rapport cyclique α. L'inductance L du bobinage de l'induit du moteur a une valeur suffisante pour que la forme du courant dans l'induit soit pratiquement continue. Le hacheur est alimenté par une tension continue E = 220 V. La f.e.m. E’ du moteur est liée à sa vitesse de rotation n par la relation : E' = 0,20 n avec E' en V et n en tr/min L'induit a pour résistance R = 2,0 Ω. 1- Etude de la tension u pour α = 0,80. 1-1- Représenter, en la justifiant, l'allure de la tension u. On prendra comme instant origine celui où l'interrupteur K se ferme. 1-2- Déterminer l'expression littérale de la valeur moy
