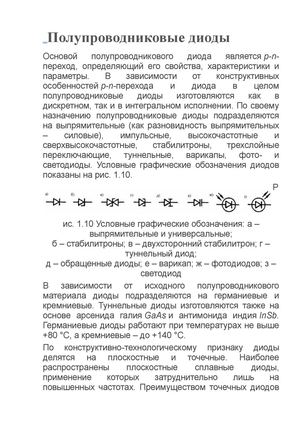

Полупроводниковые диоды Основой полупроводникового диода является р-nпереход, определяющий его свойства, характеристики и параметры. В зависимости от конструктивных особенностей р-n-перехода и диода в целом полупроводниковые диоды изготовляются как в дискретном, так и в интегральном исполнении. По своему назначению полупроводниковые диоды подразделяются на выпрямительные (как разновидность выпрямительных – силовые), импульсные, высокочастотные и сверхвысокочастотные, стабилитроны, трехслойные переключающие, туннельные, варикапы, фото- и светодиоды. Условные графические обозначения диодов показаны на рис. 1.10. Р ис. 1.10 Условные графические обозначения: а – выпрямительные и универсальные; б – стабилитроны; в – двухсторонний стабилитрон; г – туннельный диод; д – обращенные диоды; е – варикап; ж – фотодиодов; з – светодиод В зависимости от исходного полупроводникового материала диоды подразделяются на германиевые и кремниевые. Туннельные диоды изготовляются также на основе арсенида гали
