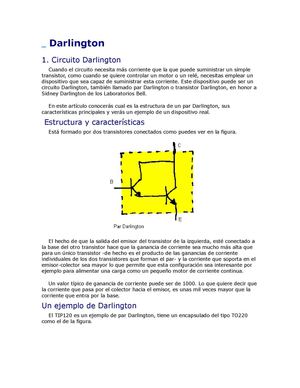

Darlington 1. Circuito Darlington Cuando el circuito necesita más corriente que la que puede suministrar un simple transistor, como cuando se quiere controlar un motor o un relé, necesitas emplear un dispositivo que sea capaz de suministrar esta corriente. Este dispositivo puede ser un circuito Darlington, también llamado par Darlington o transistor Darlington, en honor a Sidney Darlington de los Laboratorios Bell. En este artículo conocerás cual es la estructura de un par Darlington, sus características principales y verás un ejemplo de un dispositivo real. Estructura y características Está formado por dos transistores conectados como puedes ver en la figura. El hecho de que la salida del emisor del transistor de la izquierda, esté conectado a la base del otro transistor hace que la ganancia de corriente sea mucho más alta que para un único transistor -de hecho es el producto de las ganancias de corriente individuales de los dos transistores que forman el par- y la corriente que sopor
