Лекция 12. ОСНОВЫ ПРОЕКЦИОННОГО ЧЕРЧЕНИЯ1 При выполнении технических чертежей применяют различные проекционные изображения, главным образом прямоугольные проекции предмета и его дополни тельные виды. Всякая техническая деталь или сооружение представляет...
More

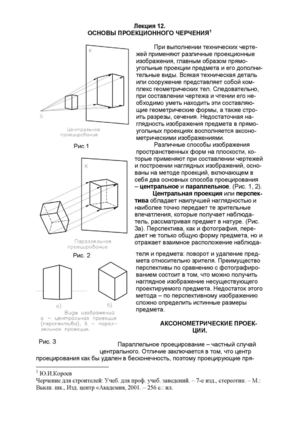

Лекция 12. ОСНОВЫ ПРОЕКЦИОННОГО ЧЕРЧЕНИЯ1 При выполнении технических чертежей применяют различные проекционные изображения, главным образом прямоугольные проекции предмета и его дополни тельные виды. Всякая техническая деталь или сооружение представляет собой комплекс геометрических тел. Следовательн при составлении чертежа и чтении его необходимо уметь находить эти составляющие геометрические формы, а также строить разрезы, сечения. Недостаточная наглядность изображения предмета в прямоугольных проекциях восполняется аксонометрическими изображениями. о, ей Центральная проекция или перспектива о и с. дао Параллельно центрального проецирования как бы удален в бесконечность Различные способы изображения пространственных форм на плоскости, которые применяют при составлении чертеж и построении наглядных изображений, основаны на методе проекций, включающем в себя два основных способа проецирования – центральное и параллельное. (Рис. 1, 2). Рис.1 бладает наилучшей наглядностью наиболее точно
