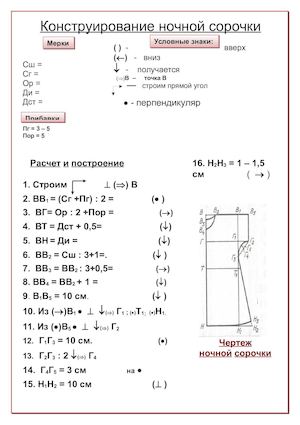

Конструирование ночной сорочки Сш = Сг = Ор = Ди = Дст = Пг = 3 – 5 Пор = 5 ( ) - вверх (¬) - вниз ¯ - получается (Þ)В – точка В строим прямой угол · - перпендикуляр Расчет и построение 1. Строим (Þ) В 2. ВВ1 = (Сг +Пг) : 2 = (· ) 3. ВГ= Ор : 2 +Пор = () 4. ВТ = Дст + 0,5= (¯) 5. ВН = Ди = (¯) 6. ВВ2 = Сш : 3+1=. (¯ ) 7. ВВ3 = ВВ2 : 3+0,5= () 8. ВВ4 = ВВ2 + 1 = (¯) 9. В1В5 = 10 см. (¯ ) 10. Из ()В1 · ¯(Þ) Г1 ; (·)Т1; (·)Н1. 11. Из (·)В5 · ¯(Þ) Г2 12. Г1Г3 = 10 см. (·) 13. Г2Г3 : 2 ¯(Þ) Г4 14. Г4Г5 = 3 см на · 15. Н1Н2 = 10 см ( ) 16. Н2Н3 = 1 – 1,5 см ( ) Чертеж ночной сорочки Мерки Прибавки Условные знаки:
