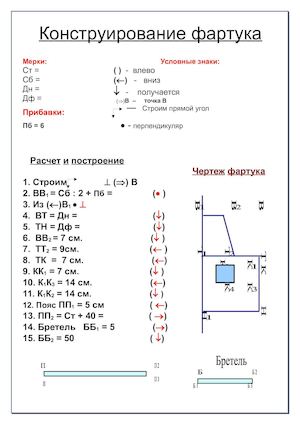

Конструирование фартука Мерки: Ст = Сб = Дн = Дф = Прибавки: Пб = 6 Условные знаки: ( ) - влево (¬) - вниз ¯ - получается (Þ)В – точка В Строим прямой угол · - перпендикуляр Расчет и построение 1. Строим (Þ) В 2. ВВ1 = Сб : 2 + Пб = (· ) 3. Из (¬)В1 · 4. ВТ = Дн = (¯) 5. ТН = Дф = (¯) 6. ВВ2 = 7 см. (¯ ) 7. ТТ2 = 9см. (¬ ) 8. ТК = 7 см. (¬) 9. КК1 = 7 см. (¯ ) 10. К1К3 = 14 см. (¬) 11. К1К2 = 14 см. (¯ ) 12. Пояс ПП1 = 5 см ( ¬) 13. ПП2 = Ст + 40 = ( ) 14. Бретель ББ1 = 5 () 15. ББ2 = 50 ( ¯) Чертеж фартука
