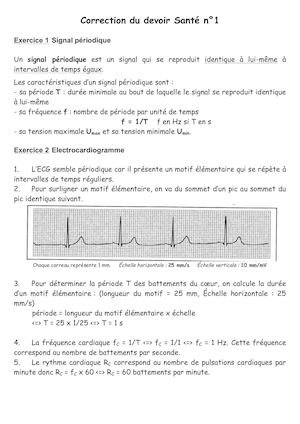

Correction du devoir Santé n°1 Exercice 1 Signal périodique Un signal périodique est un signal qui se reproduit identique à lui-même à intervalles de temps égaux. Les caractéristiques d’un signal périodique sont : - sa période T : durée minimale au bout de laquelle le signal se reproduit identique à lui-même - sa fréquence f : nombre de période par unité de temps f = 1/T f en Hz si T en s - sa tension maximale Umax et sa tension minimale Umin. Exercice 2 Electrocardiogramme 1. L’ECG semble périodique car il présente un motif élémentaire qui se répète à intervalles de temps réguliers. 2. Pour surligner un motif élémentaire, on va du sommet d’un pic au sommet du pic identique suivant. Chaque carreau représente 1 mm. Échelle horizontale : 25 mm/s Échelle verticale : 10 mm/mV 3. Pour déterminer la période T des battements du cœur, on calcule la durée d’un motif élémentaire : (longueur du motif = 25 mm, Échelle horizontale : 25 mm/s) période = longueur du motif élémentaire x échelle <=> T =
